各部の名称とはたらき

本体正面について

名称 説明
icn_decimal_01通知LED 画面消灯中に通知があるときや充電中などに点灯/点滅します。
icn_decimal_02受話口/スピーカー 相手の声が聞こえます。
icn_decimal_03近接/明るさセンサー 通話中に顔の接近を感知し、画面の消灯/点灯を切り替えて誤動作を防止したり、画面の明るさの自動制御に使用したりします。
icn_decimal_04フロントカメラ 写真や動画の自分撮りなどに使用します。
icn_decimal_05ディスプレイ 本機のディスプレイはタッチパネルです。指で直接触れて操作することができます。

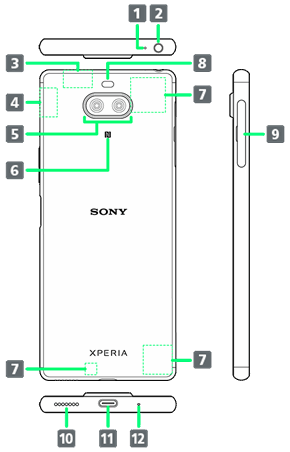

本体背面/側面について

名称 説明
icn_decimal_01セカンドマイク 通話相手が聞き取りやすいようにノイズを抑制します。
icn_decimal_02ヘッドセット接続端子 市販のイヤホンなどを接続します。
4極ヘッドセットについてはCTIA規格に準拠したものに対応しております。
icn_decimal_03内蔵アンテナ部/GPSアンテナ部 通話やデータ通信、GPS機能を利用する際のアンテナが内蔵されています。
icn_decimal_04Wi-Fi/Bluetooth®アンテナ部 Wi-Fi、Bluetooth®機能を利用する際のアンテナが内蔵されています。
icn_decimal_05カメラ 写真や動画の撮影を行います。
icn_decimal_06NFC/おサイフケータイ®かざし位置 NFC/おサイフケータイ®ご利用時に、リーダー/ライター(読み取り機)にかざします。
icn_decimal_07内蔵アンテナ部 通話やデータ通信を利用する際のアンテナが内蔵されています。
icn_decimal_08フラッシュ/フォトライト カメラ撮影時などのライトとして利用できます。
icn_decimal_09SIMカード/SDカード挿入口 SIMカード/SDカードを挿入します。
icn_decimal_10スピーカー 音楽や動画などの音声が聞こえます。
icn_decimal_11USB Type-C™接続端子 USB Type-Cケーブル(市販品)などを接続します。
icn_decimal_12送話口(マイク) 自分の声を相手に伝えます。

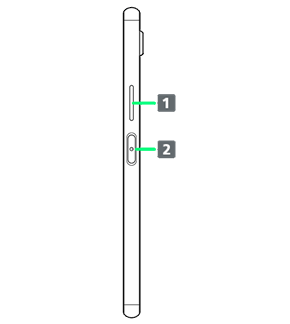

キーについて

名称 説明
icn_decimal_01音量キー/ズームキー(上下) 音量を調節します。
カメラ起動時、ズームを調整します。
icn_decimal_02電源キー/画面ロックキー/指紋センサー 長押しで電源ON/OFFを行います。
画面消灯/画面点灯を行います。
指紋認証による、ロック画面のロック解除に利用します。

通知LEDについて

充電中や電話/メールの着信時に点灯/点滅してお知らせします。

通知LEDの色と表示状態 通知内容
赤の点灯 充電中(電池残量14%以下)
橙の点灯 充電中(電池残量15~89%)
緑の点灯 充電中(電池残量90%以上)
赤の点滅 電池残量14%以下
白の点滅1 不在着信/新着Gmail/新着Y!mobile メールあり

1画面消灯時に点滅します。
